恒温培养箱知识百科（原理、安装、使用、维护、故障等）
发布时间:2014/6/17 14:57:40 阅读次数：2134

目录：

一、恒温培养箱原理

二、恒温培养箱组成

三、恒温培养箱特点

四、恒温培养箱的安装环境要求

五、恒温培养箱的操作步骤

六、恒温培养箱使用时注意事项

七、恒温培养箱日常维护保养事项

八、恒温培养箱使用时常见故障以及维修方法

九、恒温培养箱与其他培养箱的区别

十、恒温培养箱的应用

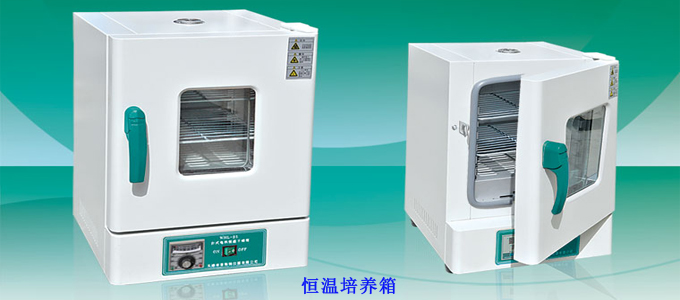

恒温培养箱是培养箱是这个大家庭中的一员，培养箱中的各大成员都具有不同特色，且恪守其职。在这里小编今天主要介绍的是恒温培养箱。下面请看详细内容。

一、恒温培养箱原理

恒温培养箱工作时由温度和湿度传感器测量所得信号，传到温控仪表，温控仪内CPU作出正确的判断，输出加热信号或制冷信号和加湿或除湿信号，控制加热管或压缩机和加湿器工作，控制方法为自适应控制，控温精度高，温湿度波动度小，温度均匀。

二、恒温培养箱组成

恒温培养箱是由制冷系统，加热系统，控制系统，空气循环系统，和传感器系统等组成。

1、制冷系统：制冷系统是恒温试验箱的重要部分之一。一般来说，制冷方式都是机械制冷以及辅助液氮制冷，机械制冷采用蒸汽压缩式制冷，它们主要由压缩机，冷凝器，节流机构和蒸发器组成。

2、加热系统：相对制冷系统而言，是比较简单。它主要有大功率电阻丝组成，由于试验箱要求的升温速率较大，因此试验箱的加热系统功率都比较大，而且在试验箱的底板也设有加热器。

3、控制系统：控制系统是试验箱的核心，它决定了恒温恒湿试验箱的升温速率，精度等重要指标。现在试验箱的控制器大都采用PID控制，也有少部分采用PID与模糊控制相组合的控制方式。

4、空气循环系统：空气循环系统一般有离心式风扇和驱动其运转的电机构成。它提供了恒温恒湿试验箱内空气的循环。

5、传感器系统：主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种：干湿球温度计法和固态电子式传感器直接测量法。

三、恒温培养箱特点

1.断电时仍能较好地恒温。

2.有溢流装置，防止水套变形。

3.采用硅橡密封圈密封性能良好。

4.工作室内搁板可随意调节高度及搁板数量。

5.内胆采用优质镜面不锈钢材料制成，具有耐腐蚀、耐酸，易于清洗等特点。

6.双层门结构，外门开启后，透过内层玻璃门观察工作室内情况，温度湿度均不受影响。

7.恒温培养箱采用微电脑智能控温仪和双金属片调节器两种控温方式。

8.控温稳定，精度高，具有良好的控制能力和抗干扰能力。

四、恒温培养箱的安装环境要求

1.使用(台面)应平整。

2.工作环境温度：5～40℃，相对湿度：≤85%

3.用220V交流电源，电源插座应采用三孔安全插座，必须妥善接地。

4.除地磁场外，无其它强磁场干扰且通风良好，落尘量小。

5.距离墙壁(或相邻物体)以20-30厘米距离为宜

五、恒温培养箱的操作步骤

1、开启：把电源开关拨至“|”处，此时电源指示灯亮，控温仪上有数字显示

2、温度设定：先按控温仪的功能键“SET”进入温度设定状态，SV设定显示一闪一闪，再按移位键“◢ ”配合加键“△”或减键“”设定结束需按功能键“SET”确认。如需设定 37~C，原设定 26.5~C，先按功能键“SET”，再按移位键 “◢”， 将光标移至显示器十位数字上，然后按加“△”，使十位数字从“2”升至为 “3”， 十位数设定后，移动光标依次设定个位和分位数字， 使设定温度显示为 37~C， 按功能键 “SET”确认，温度设定结束。

3、上限跟踪报警设定：产品出厂前已设定，一般不要进行设定。如需重新设定按功能键“SET”5秒，仪表进入上限跟踪报警设定状态“ALl”再按移位键“◢”配合加键“△”或减键“▽”操作，最后按功能键“SET”确认。跟踪报警设定结束。

4、温度显示值修正：出厂前都经过严格地测试，一般不要进行修正。 如产品使用时的环境不佳，外界温度过低或过高，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以修正。具体步骤：按功能键 “SET”5秒，仪表进入参数设定循环状态“ALl”，继续按动功能键“SET”，使”显示“SC”修正，然后按动移位键“” 配合加键“△”或减键“▽”操作，就可以进行温度修正。最后按键“SET”确认。

5、设定结束：各项数据长期保存。此时培养箱进入升温状态， 加热指示灯亮。当箱内温度接近设定温度时，加热指示灯亮忽亮忽熄，反复多次，控制进入恒温状态。

6、放需要培养的物品：打开内外门，把所需培养的物品放入培养箱，关好内外门，如内外门开门时间过长，箱内温度有些波动，这是正常现象。

7、选择时间：根据需要选择培养时间，培养结束后，把电源开关拨 “0”， 如不马上取出物品，请不要打开箱门。　

说明：如果你对控温精度和波动度有较高的要求，可采用PID自整定控制，当培养箱内温度第一次将达到设定温度时，先按功能键“SET”5秒，仪表进入设定循环状态“ALl”，继续按SET”键使”显示“ATU”，SV显示“0000”， 然后按加键“△”使SV显示“00 01”，最后按功能键“SET” 确认，此时自整定指示灯亮，控温仪进入PID自整定控制

六、恒温培养箱使用时注意事项

1.操作人员需仔细阅读使用说明，了解、熟悉培养箱功能后，才能接通电源。

2.仪器不宜在高压、大电流、强磁场条件下使用。

3.请勿放置高酸高碱物品，防止箱体腐损。

4.非必要时，不得打开温度控制仪以防损坏

5.培养箱外壳必须有效接地，以保证使用安全。

6.请勿放置易燃易爆物品进行加温，严防发生危险。

7.在实验室，应将风顶活门适当旋开，以利调节箱内温度。

8.出厂前已经过严格调试，控温仪菜单设定数据，请勿随意修改。

9.每次使用完毕后，须将电源切断。经常保持箱内外清洁和水箱内水的清洁。

10.电镀零件和表面饰漆，应经常保持清洁，长期不用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，培养箱外面套好塑料薄膜防尘罩将培养箱放在干燥室内，以免控温仪受潮损坏。

11.试验物放置在箱内不宜过挤，使空气流动畅通，保持箱内受热均匀，内室底板靠近电热器，故不宜放置试验物。

放置好培养物够应勤观察，发生异常情况，立即切断电源，避免意外或不必要的损失。

七、恒温培养箱日常维护保养事项

1、超温保护之设定最高值加20℃~30℃。

2、在操作前应先将内部杂质﹝物﹞清除。

3、加湿水盘应每一个月清洗一次，确保水流顺畅。

4、加湿器内之储水应每月更换一次，确保水质清洁。

5、箱体外部每年亦须清洗一次以上，清洗时先用肥皂水擦拭即可。

6、当测试布表面不干净或变硬，或于做完温度控制后，继续做温湿球度控制前都必须更换测试布。约三个月更换一次，更换时应用清洁布擦拭测温体，更换新测试布时应先清洗干净。

7、积水筒水位不可过高，使水溢出积水筒或过低使湿球测试布吸水不正常，影响湿球的准确性水位大约保持六分满即可。

8、冷凝器应定期每月保养，利用真空吸尘器将冷凝器散热网片上附着之灰尘吸除或利用高压空气喷除灰尘。

八、恒温培养箱使用时常见故障以及维修方法

1、无电源

故障原因：插座无电源

维修方法：更换插座

故障原因：插头未插好

维修方法：重新插好插头

故障原因：熔断器开路

维修方法：更换熔断器

2、箱内温度不升

故障原因：设定温度过低

维修方法：重新调整设定温度

故障原因：电加热器坏

维修方法：换新的电加热器

故障原因：控温仪出现故障

维修方法：更换新的控温仪

3、设定温度与箱内温度误差大

故障原因：温度传感器坏

维修方法：更换温度传感器

故障原因：控温仪可控硅坏

维修方法：换控温仪可控硅

4、不降温或降温缓慢

故障原因：制冷系统制冷剂量不足

维修方法：增加制冷剂

故障原因：制冷系统管路发生脏堵或冰堵

维修方法：清理制冷系统管路

故障原因：向蒸发器供液的电磁阀损坏

维修方法：更换新的电磁阀

5、吸气压力过低

故障原因：制冷系统制冷剂量不足

维修方法：补充制冷剂

故障原因：膨胀阀冰堵或损坏

维修方法：对管路进行干燥或更换膨胀阀

故障原因：过滤器堵塞

维修方法： 更换过滤器

6、压缩机不运转

故障原因：压缩机的保险烧坏

维修方法：更换压缩机的保险

故障原因：电源电压不够

维修方法：更换电源增加电压

故障原因：控制压缩机启动的接触器损坏

维修方法：更换压缩机启动的接触器

注意：以上必须是专业维修人员进行维修，个人建议不要随意拆卸箱体

九、恒温培养箱与其他培养箱的区别

（一）恒温培养箱和霉菌培养箱

恒温培养箱：分隔水式电热恒温培养箱和电热恒温培养箱两种，温控范围：室温5℃-60℃，只能把温度稳定在室温以上，不带制冷。

霉菌培养箱：由于霉菌适宜的生长温度是22～28℃，所以霉菌培养箱要有双制式冷热控温，当夏天室温高于30℃，就要制冷，把温度下调，当冬天室温低于10℃，就要加热，把温度上调。

（二）恒温恒湿箱和植物培养箱

恒温恒湿箱：可以准确地模拟恒温、恒湿等复杂的自然状环境的，有着精确的温度和湿度控制系统的一种箱体。

植物培养箱：实际是一个有光照的带湿度恒温培养箱，其中的光照、温度、湿度等条件能够满足植物的生长需求。植物培养箱原理是几组灯管和一套控温装置(通常5-50度)。

（三）恒温培养箱和生化培养箱

恒温培养箱：分隔水式电热恒温培养箱和电热恒温培养箱两种，温控范围：室温5℃-60℃，只能把温度稳定在室温以上，不带制冷。

生化培养箱：生化培养箱具有制冷和加热双向调温系统，温度可控的功能，是生物、遗传工程、医学、 卫生防疫、环境保护、农林畜牧等行业的科研机构、大专院校、生产单位或部门实验室的 重要试验设备，广泛应用于低温恒温试验、培养试验、环境试验等。

十、恒温培养箱的应用

恒温培养箱可广泛用于植物培养、育种试验；细菌、微生物培养，用作育种、发酵、微生物培养、各种恒温试验、环境试验、物质变性试验和培养基、血清、药物等物品的储存等以及药物、纺织、食品加工等无菌试验、在医疗卫生、生物制药、农业科研、环境保护等研究应用领域备受青睐。
